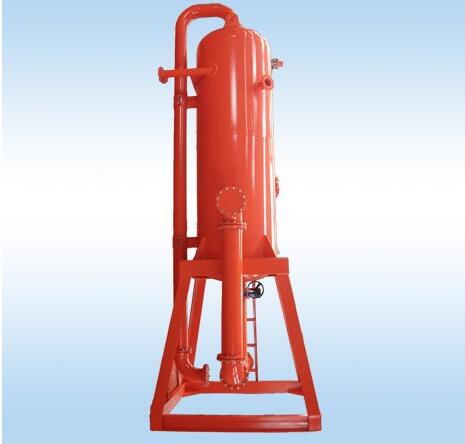

XKQS气液分离器（国家专利:ZL200520079441.1）

设备用途

油田采出油气两相初分离，分卧式和立式。

设备规格

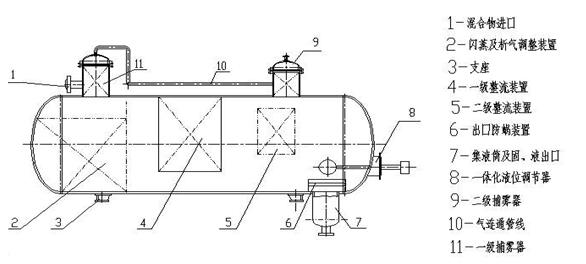

卧式结构示意

卧式主要技术指标、操作参数及性能特点

1.操作介质：油气水混合物；

2.操作温度：依处理介质特性确定；

3.操作压力：依系统工作压力确定；

4.进口气液比：无要求；

5.出口气中带液率：0.02g/m³;

6.除雾粒径 > 5 μm ；

7.系统压降 < 0.02 MPa

8.设备型式：卧式或立式；

9.压力、液位、流量控制可根据用户要求采用自动控制，机械控制。

10.XKQS型气液分离器在新疆克拉玛依油田有多年的生产应用。

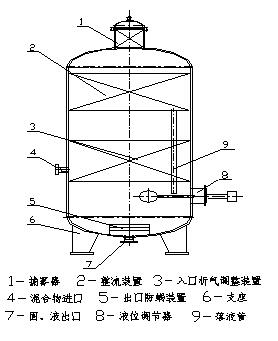

立式结构示意

立式主要技术指标、操作参数及性能特点

1．采用来液旋流同心板整流预分离技术，实现对气液的初分离，与传统设备相比，大大降低了设备内的气体流速，抑止了设备内液面“起浪”和气体对液体的“二次夹带”，稳定了设备内气、液流场，提高了设备处理能力；

2．采用“闪蒸”及析气调整装置，使溶解气得以最大限度的析出，同时兼具良好的稳流和整流作用，能够有效地降低出口的液中带气率和气中带液率，且对段塞流具有良好的抑制和流型调整作用；

3.采用两级整流装置，对气中含液量不同和液滴粒径不同的气体进行逐级处理；

4.采用不同功能和不同结构的整流聚结元件，加大了气液的处理深度，给气体处理创造了良好的分离和流场环境；

5.采用强化聚结材料增加液滴碰撞聚结机率，稳定了流动状态，提高分离效率；

6.采用了散堆填料和滤芯式相结合的结构元件，增大了对液体的润湿性能，实现了对雾状液滴的有效捕集；

7.采用外置式除气装置，有效地控制了进入设备内的气体量；

8.液体的排出方式可选用：自力式控制、气动或电动控制。

9. 卧式设备方案具有结构设置灵活，便于操作和维护，占地面积大；立式设备方案具有占地面积小、空间利用合理的优点，设备投资较卧式高；

10. 我公司与其它气液分离器产品比较：根据对内径为Φ1000mm的分离器在相同工况条件下处理5×104 （m3/d）气体的流速计算，其设备内气体流速为：XKQS型气液分离器（0.076m/s）, 双筒式天然气分离器（0.737m/s）, 过滤型天然气分离器（0.761m/s）。气体流速的高低将直接影响流场稳定、二次夹带率及分离指标。
