XKS四相高效油气水(砂)分离器(国家专利:ZL200520079440.7)

发布日期：(2017-5-5) 点击次数：1449

设备用途

油气水(砂)四相分离技术是油气净化的关键措施。设备采用了来液预脱气、水洗破乳、流动形态整理、机械破沫聚结、污水拟制净化和恒定油水界面等技术，使含水含气原油经一次净化处理，达到净化原油标准，设备具有结构紧凑，各部分功能分明，有效利用率高、处理量大，操作、控制稳定可靠，分离效率达99%以上、设备出口处理后原油含水小于0.5%、有很高的自动化控制程度。

我公司设计的分离器包括油、气、水分离和计量，其控制系统包括：压力控制、油室和水室液位控制、油、气、水计量。可选的控制方案有机械式、气动式和电动式。可根据用户的不同需求进行选配。

设备规格

型号及规格	公称容积（m³）	处理液量（M³/ d）	处理气量（×10³M³/ d）	主体材料
XKS0.5×2.2—0.6	0.5	12-120	0.2（0.6MPa）	Q345R
XKS 1.0×4.0—0.6	2.8	20-730	2.0（0.6MPa）	Q345R
XKS 1.2×4.8—0.6	4.8	72-1200	4.0（0.6MPa）	Q345R
XKS 1.6×5.6—0.6	9.6	120-2000	6.0（0.6MPa）	Q345R
XKS 2.0×7.2—0.6	20	450-3000	7.5（0.6MPa）	Q345R
XKS 2.4×8.4—0.6	35	600-6000	9.0（0.6MPa）	Q345R
XKS 2.8×8.4—0.6	50	800-8000	10.0（0.6MPa）	Q345R
XKS 3.0×9.6—0.6	60	1000-9000	20.0（0.6MPa）	Q345R
XKS 3.0×12—0.6	80	1400-11000	20.0（0.6MPa）	Q345R
XKS 3.0×15.1—0.6	100	2000-12000	20.0（0.6MPa）	Q345R
XKS 3.6×20.0—0.6	200	2500-30000	30.0（0.6MPa）	Q345R

注：表内处理气量是工作压力为0.6Mpa下的参数，如工作压力大于0.6Mpa，则处理气量更大，可通过压力条件转换。

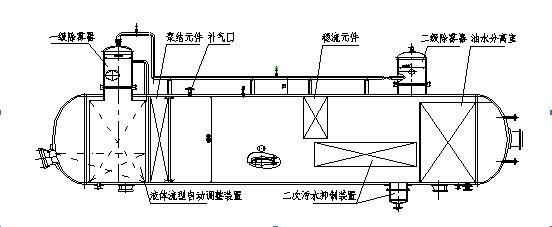

结构示意

设备主要技术指标、操作参数及性能特点

1. 操作介质：油气水混合物；

2. 操作温度：依处理介质特性确定，一般在-26~+50℃；

3. 操作压力：按系统工作压力确定；0.1-10Mpa；

4. 设备进口来油含水率：无要求；设备进口处理液量（/d）：无要求；可处理原油比重：0.8~0.96；粘度(50℃):2~200mPa.s；气油比：5~1000Nm3/t(油)；压力：0.1~1.6Mpa；原油凝固点：-26~+50℃；原油综合含水：5~98%。

5. 设备出口油品：对石蜡基原油含水率< 0.5% (平均值)；对环烷基混合原油含水率< 1.0% (平均值)；设备出口油含气率：< 0.005 g/；出口污水含油率：< 500 mg/L (平均 < 300 mg/L)；出口油品质量好（稀油为≤0.5%,稠油≤1％）而且出口的污水质量也高，对稀油，污水含油一般在200－300mg/l。对稠油可控制在1000mg/l以下。四相分离器可将油品脱水由三级流程简化为一级，可省去游离水分离器﹑提升泵﹑加热炉﹑电脱水器等，节约投资60％，对高含水原油，可节约大量热能和电耗，减少能耗60％以上。

6.设备配套有自动化仪表，可实现温度、压力、液位、界位的自动控制。配有油、气、水流量在线仪表，可随时显示原油含水三相流量数据，并可自动打印报表、实现无人值守。

7.设备可不受来液条件限制，可适应各种类型的原油。除油性外，对来液的温度﹑ 压力﹑油气比等参数也均不受限制。该设备既可用于原油脱水处理，也可用于原油单井计量，还可用于联合站中的污油处理。

8.设备的有效容积利用率由传统四相分离器的50－60％提高至90％以上，设备工艺先进、体积小，效率高；

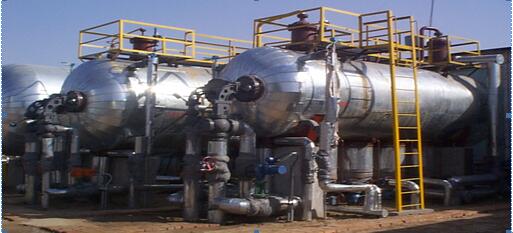

9.长周期运行稳定、安全可靠。设备目前已在大庆、新疆、长庆等油田使用。
